Quedra LightBox WAN Grup ayarları Nasıl Yapılır?

İşbu doküman Simet Bilişim Teknolojileri A.Ş. tarafından oluşturulmuştur. Tüm hakları Simet Bilişim Teknolojileri A.Ş. ‘ye aittir. İzinsiz kullanılamaz, çoğaltılamaz, kamuya açık olarak paylaşılamaz.

Bu dökümanda Quedra LightBox cihazında Wan Grup (Bonding) oluşturulması ve oluşturulan bu grubun güvenlik kurallarının içinde kullanımı anlatılmıştır.

Örnek senaryo kapsamında 2 adet WAN (WAN1 ve WAN2) networküne sahip olunduğu varsayılmaktadır.

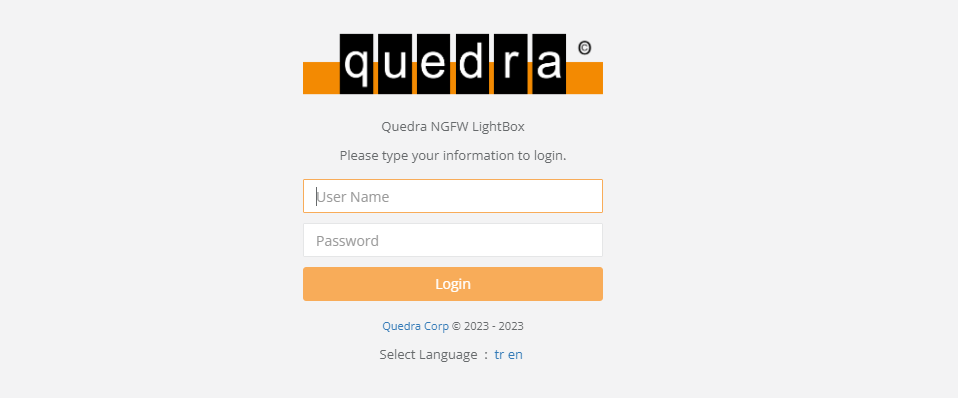

Öncelikle Quedra LightBox cihazının arayüzüne username ve password yazılarak girilir.

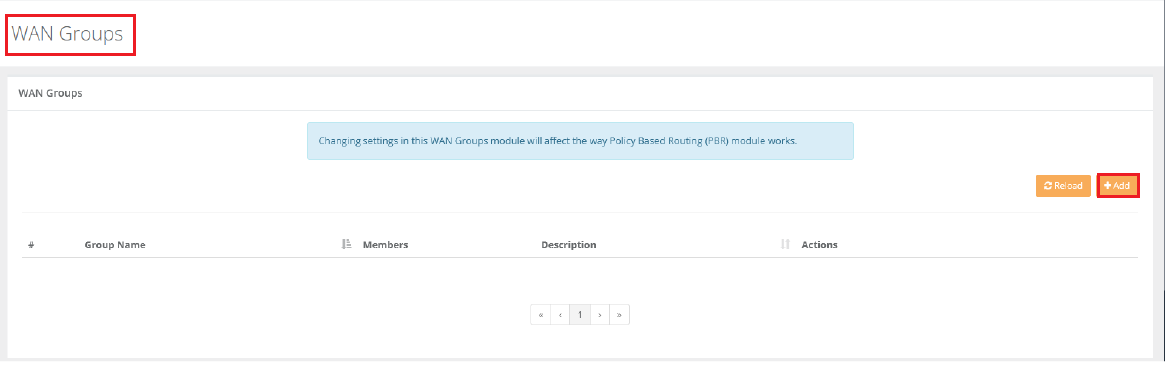

Network Configuration>Wan Groups menüsüne girilir. Add butonuna tıklanır.

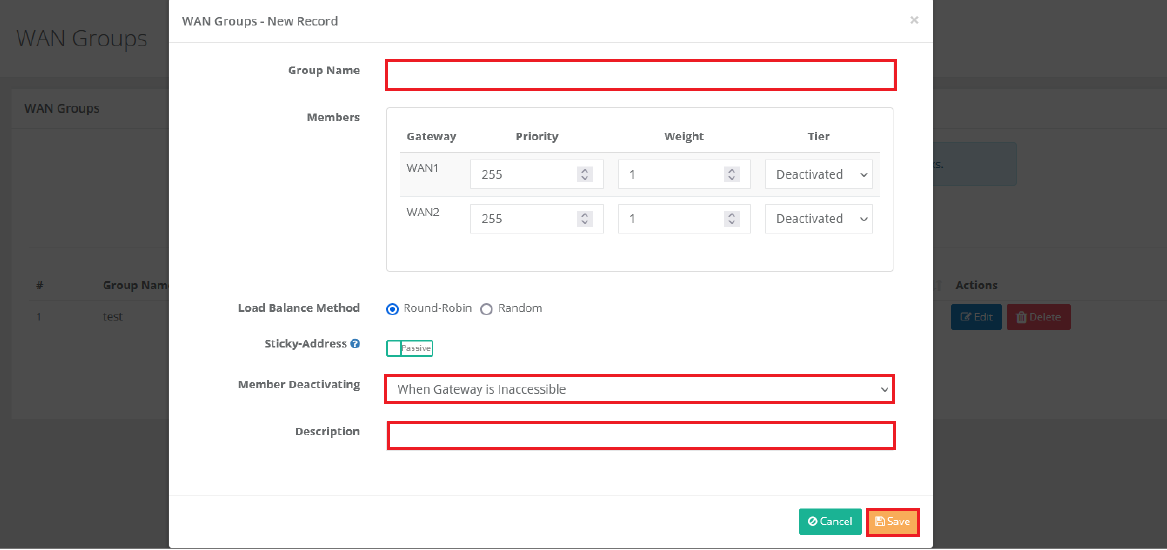

Gelen pop-up ekranında işaretli alanlar doldurulur ve save butonuna basılır.

Bu alanda members bölümünde halihazırda var olan bütün WAN networkleri otomatik olarak görünür. Eğer hem load balance hem de failover kullanılmak istenirse priority değerlerinin eşit olması gerekmektedir. Sadece tek WAN’ın kullanılmasını diğer WAN’ın ise yedek olması istenirse Priority değerleri değiştirilebilir. (Priority değeri küçük olan asıl hat olarak kullanılır.)

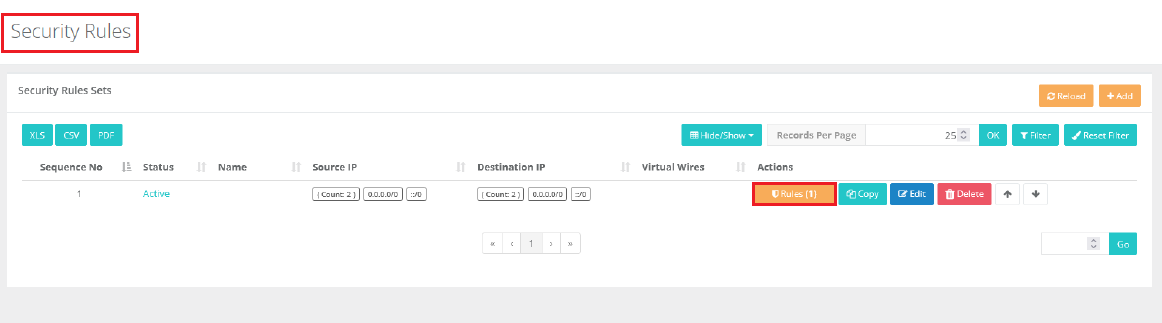

WAN Grup oluşturulduktan sonra bu grubun aktif edilebilmesi için Security Settings> Security Rules menüsüne gelinerek Rules butonuna basılır.

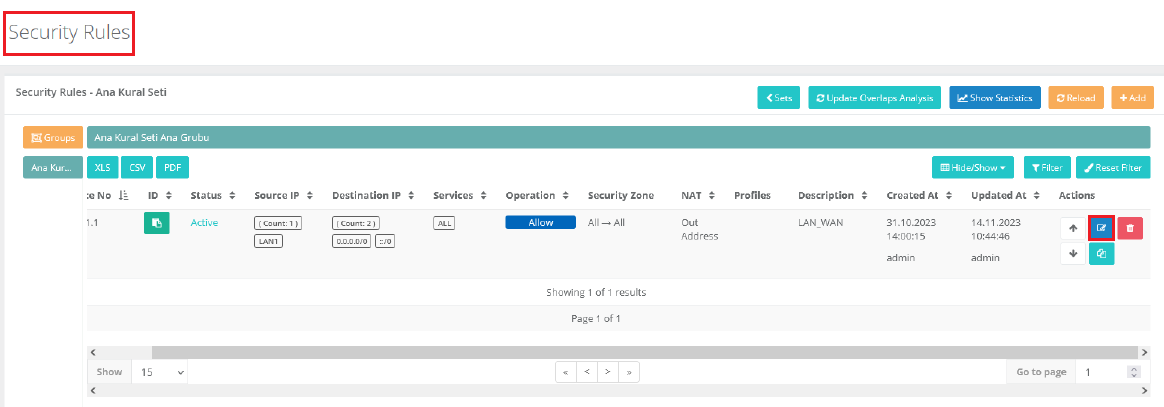

Gelen ekranda düzenleme butonuna basılır ve açılacak olan pop-up ekranı doldurulur.

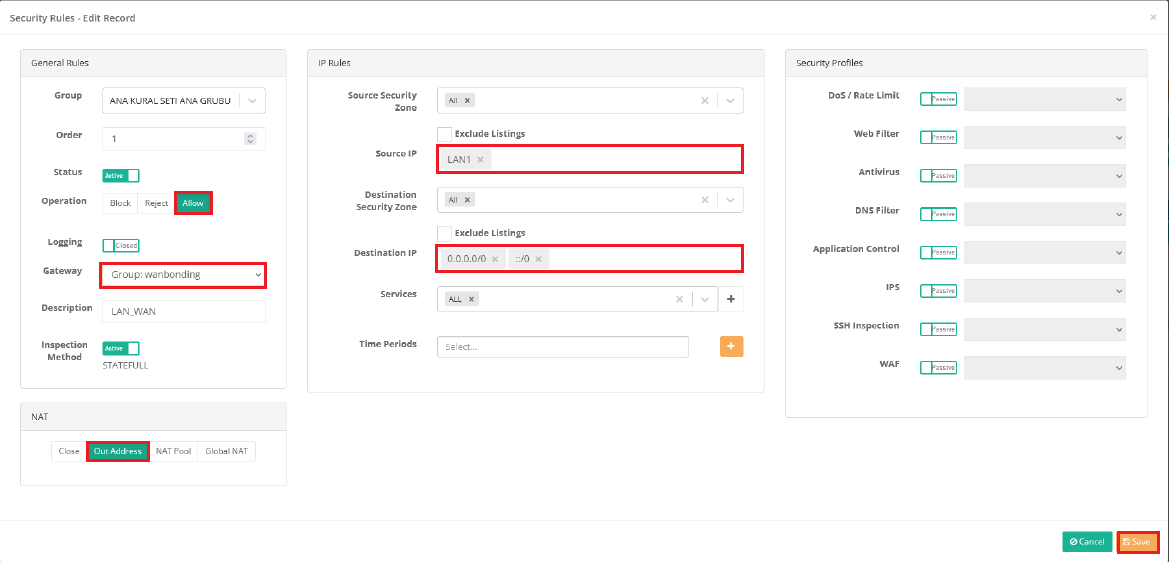

Açılan ekranda Gateway kısmında daha önce oluşturulan “wanbonding” isimli WAN Grubu seçilir. Source IP ve Destination IP kısımları sistem spesifik olarak girilir ve Save butonuna basılır. Bu örnekte LAN1 ağındaki istemcilerin herhangi bir networke erişim için kullandıkları WAN1 ve WAN 2 networklerinde load balance ve failover yapılmıştır.
